隨著光伏上網電價不斷下調，補貼不斷下降，電站增效降本的需求比任何時候都來的更為迫切。作為整個電站的骨骼系統，光伏支架不僅僅承擔光伏組件的支撐作用，隨著光伏組件的技術創新，支架系統也需要作出創新改變，才能適應產業的快速發展，江蘇中信博新能源科技股份有限公司（以下簡稱“中信博新能源”）憑借著多年深耕光伏支架系統的經驗，已研究出適合雙面組件的支架解決方案。
何為跟蹤支架？
由于地球自轉公轉的影響，對于地球上某一個固定地點，一年四季太陽循環運轉，其光照角度也在不斷變化。光伏跟蹤系統，是為了保持太陽電池板隨時跟蹤太陽，增加光伏陣列接收到的太陽輻射量，從而提高太陽能光伏發電系統的總體發電量。

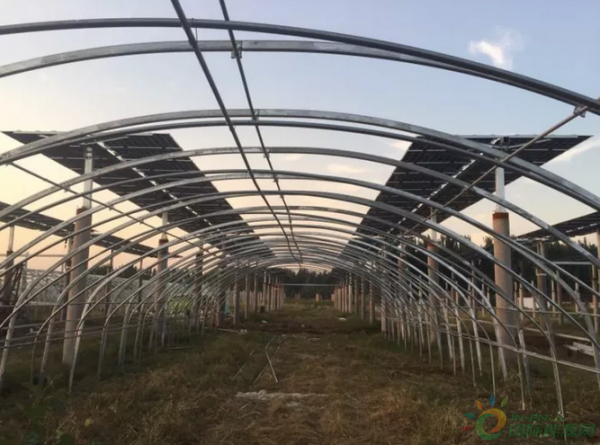

近年來，作為中國能源轉型的重要推動力量，太陽能光伏產業取得了引領全球的發展成就，并連續四年新增裝機容量排名世界第一，僅2016年全球太陽能光伏產能幾乎一半的增量來自中國。中國光伏產業絕對具有世界代表性，且應用形式多樣化包括荒漠、山坡、丘陵，農業、漁業、林業等，這類特殊環境對光伏組件的衰減率、PID現象等造成極大的困擾，隨著光伏產業不斷升級發展，領跑者項目、精準扶貧項目等國家倡導綠色能源的積極推動下，高效組件也不斷做出突破創新，以雙面組件為首的新型創新組件或將成為主流趨勢。
何為雙面組件？

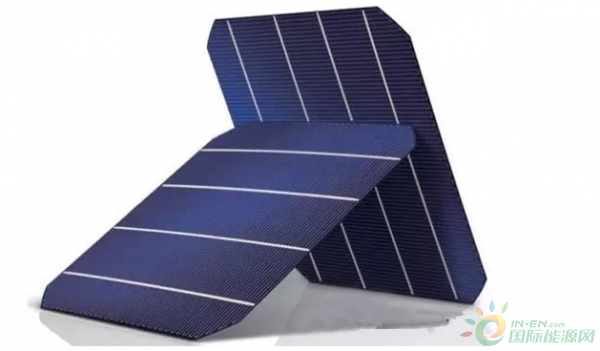

雙面組件，顧名思義即組件正反兩面都可以發電，正面吸收太陽的直射光發電，背面接收來自地面的反射光和空氣中的散射光發電，在不同地面條件下，相對于常規單面組件，雙面組件可增益發電量約10-30%。
雙面組件光伏支架解決方案
方案出發點
雙面組件特點為正反兩面均可以吸收光能，為此組件背面需要盡可能減少支架結構件及陰影的遮擋，支架結構需要在傳統支架基礎上重新設計，主梁、檁條及支架結構件必須避免在組件背面通過。
方案經濟性
可靠性高，節省0.1元/W 邊框成本
安裝方式獲得專利授權
新設計組件安裝方式借鑒了鋁合金邊框組件安裝便捷與雙面組件的成本優勢，在原有組件安裝壓塊的位置取消外置壓塊，直接利用4組鋁塊，用傳統鋁合金邊框組件的加工工藝，組件在生產出庫前直接用結構膠黏貼在組件長邊框的四個安裝位置。
雙面組件支架解決方案
雙面組件+跟蹤支架系統增加輻照量15-50%

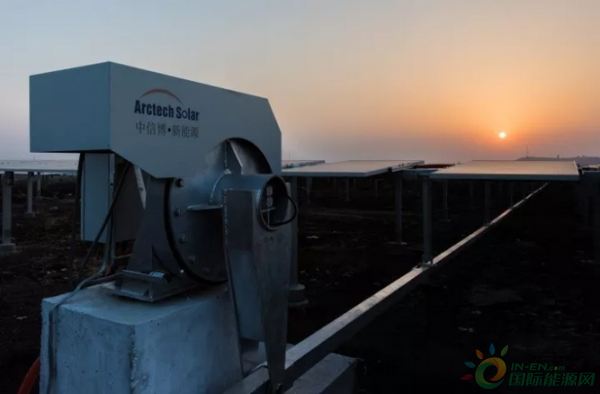

跟蹤支架檁條與雙面組件長邊相重合，確保組件背面無遮擋，短檁條在組件加工環節即完成，可實現東西方向±60°的跟蹤旋轉，滿足1000V和1500V系統，形成不同載荷的標準化產品，實現一整套生產標準化，設計模塊化，技術支持自動化的解決方案體系。
雙面組件+跟蹤支架案例分享
（山東新泰40MWp領跑者項目）
（青海格爾木40MWp項目）
雙面組件+固定支架系統經濟效益高
支架采用螺栓與組件安裝夾塊連接，組件位置在檁條寬度之外，設定組件高度略高于檁條，夾塊底部采用六角型快速安裝槽口，在保證背部最小遮擋的情況下，提升安裝效率。
結束語
作為全球領先的太陽能跟蹤和固定支架系統方案提供商和制造商，中信博新能源本著以“技術創新，造福光伏”的原則，以“創新精進，融合共贏”的異業合作理念，以產品技術創新為研究主導方向，達到企業合作共贏，社會受益的最佳狀態。
